目前，國產氫燃料電池在功率密度、冷啟動性能等方面均達到甚至超越了世界領先水平，但在制備成本和使用壽命 方面仍需改進，氫燃料電池用關鍵碳材料技術是需要提高的重要方面。為了加速實現氫燃料電池的國產化，推進應用進程，針對核心部件的關鍵技術難題亟需解決。目前，碳材料在氫燃料電池中使用最多的是高性能CFP和GBP，相關領域的市場規模也在逐年擴大。預計至2024年，全球GDL材料的市場規模將達到33.4億美元，而GBP在未來的5~10年內，需求量也將隨著氫能汽車的增長而增長，因此，氫燃料電池用CFP和GBP行業的發展前景廣闊。

二、氫燃料電池用高性能 CFP

2. 1 高性能CFP的發展現狀

GDL作為氫燃料電池的心臟膜電極組件中必不可少的材料，具有連接膜電極和雙極板的作用，可收集電流、排出反應過程中產生的水及支撐催化層 。GDL主要由基體層與微孔層組成，CFP、無紡布、炭黑紙和碳?xì)质腔w層中最常用的碳材料。相比于其他幾種碳材料，CFP具有更輕的質量、更薄的厚度、更光滑的表面，同時尺寸穩定性更好、工藝更成熟穩定，是基體層的首選材料。傳統上，CFP通過短切碳纖維與有機高分子化合物制備而成，具有孔隙率高、導電性優異、耐腐蝕、透氣性優良和質量輕等特性 。目前，國內外PEMFC生產研究單位多采用德國西格里、日本東麗及加拿大巴拉德等企業制造的CFP作為原料。日本東麗公司的研發實力雄厚，掌握了大量CFP生產制造技術，占據了較大的市場份額。我國生產氫燃料電池CFP的廠商較少，產品仍處于研發和小規模生產階段，雖然已開發出性能優良的產品，但未實現商業化生產。依賴進口導致CFP成本較高的問題，制約了我國氫燃料電池行業的發展。

2. 2 高性能CFP的制備技術

CFP的制備方法主要有干法和濕法工藝兩種。干法工藝一般是以空氣為媒介，經氣流成網工藝后，形成碳紙前驅體，再通過粘合、固化及干燥等后處理工序，制備碳含量高的CFP。干法工藝常采用的碳纖維尺寸較長，所得CFP的強度較高，但使用該尺寸的碳纖維會帶來在基體中不易分散、CFP結構疏松的弊端。此外，氣流成網工藝后的碳紙前驅體由于干纖維之間沒有結合力，需要在后處理階段添加黏結劑，從而導致制備成本較高。濕法工藝以水為媒介，將一定長度的短切碳纖維(尺寸遠小于干法工藝)均勻分散于水中，利用抄造設備制備出碳紙前驅體，再經樹脂浸漬、 碳化、石墨化等后處理工序制備CFP。與干法工藝相比，濕法工藝更容易獲得均勻、致密的CFP，且制備成本低、 方法簡單，適合商業化生產應用。

在濕法制備CFP的碳紙前驅體過程中，通常會引入分散劑，以提高短切碳纖維在基體中的分散性能。分散劑多采用羧甲基纖維素、高分子量聚環氧乙烷和陰離子聚丙烯酰胺 (PAM)等。樹脂浸漬也是CFP制備過程必不可少的步驟之一，發揮著提高短切碳纖維間結合力的重要作用。碳化、石墨化是進一步提高CFP綜合性能的關鍵步驟，在高溫狀態下，基體內的黏結劑被分解，導致密度降低，進而提高CFP的孔隙率與電導率。后處理階段的疏水處理可以提高氣-液傳輸能力，是實現高性能CFP制備的必要環節。目前，國內外高性能CFP多采用濕法制備，且相關研究較深入，國外已率先實現了工業化生產。

影響CFP在氫燃料電池上應用的關鍵指標為厚度、電導率、機械強度、孔隙度和耐腐蝕性等，這些指標都與制造工藝有密切的關系。在濕法工藝中，常常面臨著短切碳纖維表面的活性低，在水中難以分散，以及CFP厚度與透氣性/脆性的平衡等問題。如CFP過厚不僅會增加制備成本、提高表面粗糙度，還會造成傳質阻力加大，導致導熱率、電導率變差；而CFP過薄，雖然孔隙通道變大、質量滲透率較好，但往往會導致CFP的脆性變大，不利于電極的制備。在濕法工藝制備CFP的過程中，優化短切碳纖維在基體中的分散性，以及在減薄CFP厚度的同時提升整體性能，是近期研究的重難點。

為了解決短切碳纖維表面活性低、憎水性強和在造紙過程中不易分散等問題，華飛果等以聚氧化乙烯(PEO) 和PAM為分散劑，十二烷基苯磺酸鈉、吐溫80和硬脂酸鈉為表面活性劑，研究了3種尺寸的碳纖維在不同分散體系中的特性，發現影響碳纖維分散性能的主要因素是長度與懸浮液的質量分?jǐn)?shù)。當碳纖維的長度達到3mm，PEO與PAM的質量比為3∶1，碳纖維、分散劑和表面活性劑的質量分?jǐn)?shù)分別為0.1111%、0.0059%和0.0250%時，體系可達到最佳分散狀態。除了分散工藝會對碳纖維基體內的分散性造成影響外，改進分散設備也是提升基體分散效果的方法。G.Hicham 等從改變碳纖維的分散方式入手，設計了一種碳纖維的分散裝置。與傳統的旋轉攪拌裝置相比，該裝置可以使長度為25.4 mm的碳纖維在20min內完全分散。開展短切碳纖維在基體中分散性能的研究，對制備均勻性良好的CFP具有重要的指導作用。

耐腐蝕性的重要指標 、透氣性、導電性和疏水性等作為高性能CFP，已成為近期的研究熱點。CFP處在PEMFC的高電勢和酸性環境中，因此需要具有較好的耐腐蝕性，從而延長使用壽命。W.J.Zhang 等為了增強CFP的耐腐蝕性，使用熔鹽法在多孔CFP表面制備一層致密的Cr7C3陶瓷涂層，測試表明，改性后的CFP的化學穩定性得到提升。在恒電位極化實驗中，腐蝕電流密度由改性前的4.5×10^-4 A/m²降低至1.1×10^-5A/m²，耐久性能得到提升。在提升CFP的導電性方面，Y.J.Heo等提出以瀝青基碳纖維為原料，超導炭黑(KB)作為填料，制備高性能CFP，以提高CFP的導電性能。KB的加入可以提高碳纖維的電導率，在碳化溫度為 800℃ 、KB添加質量分?jǐn)?shù)為6%的條件下，制備出厚度為190μm、孔隙率為86.7%、電阻率降低至7.795×10^-2Ω·cm的高性能 CFP。此外，疏水后的處理改性也是制備高性能CFP的一種重要手段。S.H. Liu等以傳統CFP制備方法為基礎，通過引入超聲分散技術制備出疏水性CFP。與傳統直接浸漬法制備的CFP相比，引入超聲分散法制備的CFP的疏水性提高了13.24%。

在降低GDL制備成本與提高綜合性能方面，更加輕薄的CFP成為目前市場的主流需求。張龍飛等采用長度為6mm的碳纖維，通過原紙成型、樹脂浸漬、定模熱壓和碳化等步驟，制備出僅0.085mm厚的CFP。X.W. Fu等將高平坦化、高均勻化引入超薄CFP的研發理念之中，制備出在超薄(<60μm)的同時，兼具高度平坦(CFP的表面平均波動<6.4 μm)、高度均勻(覆蓋Nafion膜且熱壓后CFP 的表面平均波動<3.6μm)的高性能CFP。提高CFP的輕薄性，可促進商用碳紙向更薄、更輕、更均勻的方向發展。

 綜上所述，近年來CFP的濕法制造工藝得到了不斷優化，CFP在均勻性、耐腐蝕性、導電性和疏水性等方面均有了 明顯提高，高性能 CFP 的制造技術水平正在不斷進步。

三、氫燃料電池用 GBP

3. 1 GBP 的發展現狀

氫燃料電池的雙極板常被稱為流場板，發揮著支撐膜電極、提供氣體和冷卻液體通道的作用，是氫燃料電池的骨架。根據材質分類,雙極板通?？煞譃镚BP、金屬雙極板和復合材料雙極板等。金屬因具有機械強度高、電導率高、孔隙率低等特性，被用作雙極板的常用原料之一，但又因金屬耐腐蝕性較差，限制了廣泛應用。將復合材料用作雙極板原料是目前一種較為新穎的手段，一般是通過碳基導電填料與聚合物復合制備雙極板，但由于制備工藝復雜、成本高、導電 性不佳，該類雙極板還處于研發階段。石墨材質的雙極板可充分利用石墨的耐腐蝕、電導率較高、質量輕等優點，但也因石墨自身固有缺陷，存在脆性大、加工難等缺點。由于研究較早、制備技術較成熟，石墨仍然是現階段雙極板中應用廣泛的材料。

目前，國內企業的GBP制造技術較為成熟，部分廠商產品的個別性能已達到世界領先水平。在GBP行業中，知名企業主要有：瑞典賽爾沖擊股份公司(Cell Impact)、德國格雷伯機械技術有限公司(Grabener)、美國步高石墨有限公司 (POCO)、英國Bac2公司(Bac2)、上海神力科技有限公司和新源動力股份有限公司等。

3. 2 GBP的制備技術

一般來說，GBP的制備方法主要有機械加工、注塑及模壓等3種 。機械加工成型工藝主要是對石墨塊原料進行切片、浸漬、打磨和精雕加工等處理，制備的雙極板尺寸精度和表面質量均較差，且無法制備出超薄GBP，已逐漸被替代。注塑成型工藝主要是將石墨粉/ 碳粉、樹脂及黏結劑等混合，再用注塑機注入模具中，冷卻脫膜后，再經碳化、石墨化，最終制得成品。由于添加了大量樹脂，會造成內部孔隙較多且黏結劑去除困難，制備時還需多次浸漬封孔處理，導致注塑成型不適合工業化生產。相比于以上兩種工藝，模壓成型工藝的制備過程簡單、成本低，更適合規?；a(chǎn)，制備過程一般是將石墨粉、樹脂和黏結劑等混合后，進行模壓成型，再在惰性氣體保護條件下進行低溫/ 高溫碳化、石墨化，然后對制備的石墨進行后處理，以達到封孔的效果，最后在表面加工出氣體流道 。

目前，GBP因材料自身限制，面臨厚度減薄趨于極限、脆性大、加工難的挑戰，人們也在積極解決此方面的問題。為了提高 GBP的導電性、機械強度和柔韌性等綜合性能，肖偉等開發了一種柔性石墨板的制備方法：將含有導電添加劑和樹脂的漿料涂覆于導電增強骨架表面，隨后與柔性石墨紙層疊模壓，最終制得的GBP的機械強度、導電性、柔韌性及厚度均有明顯改善。為了減薄GBP的厚度及降低成本，李曉錦等開發了一種可降低模壓GBP厚度的流場結構。該結構由兩個帶有交錯分布的凸脊和凹槽的單極板構成，充分利用了雙極板的有限容積，能在降低雙極板厚度的同時，確保流道的深度。H.A.Dhahad等利用流道設計提升GBP的綜合使用性能，探究了8種不同流道設計的GBP 對氫燃料電池性能的影響，發現蛇形改進W 流場設計因能在整個表面延伸，使得反應氣體分布更加均勻，從而具有較好的電池使用性能。

GBP的石墨化階段需要經過1800~3000 ℃的高溫處理，常會使GBP的孔隙率增加，而孔隙的存在對GBP的力學性能、電學性能等都會產生不利影響，因此GBP制備的后處理階段，必須進行封孔，以達到減少孔隙率、提升性能的目的。王明華等采用真空加壓法，利用Na₂SiO₃濃溶液浸漬GBP，再經酸化加熱，制備出低孔隙率的GBP。檢測發現，處理后的GBP孔隙率由18.2%降低至不到3.3%,下降率超過70%。為了降低孔隙對電池性能的影響，李洪深提出一種采用高固含量的硅溶膠填充GBP上孔隙的方法，可縮短生產周期，效率更高。人們對浸漬改性方法的深入探索，促進了GBP力學性能與電學性能的提升。

綜上所述，人們在GBP厚度減薄、孔隙率降低、力學性能提升和流場結構優化等方面均進行了較多的研究，經過多年的研究積累，GBP制備成本也明顯降低，且已實現該領域的國產化。

四、結論與展望

氫能因生態友好、高效及應用場景廣泛的優勢，已被世界各國作為重要的發展戰略之一。近年來，我國發布的有關氫能的利好政策越發密集，高校和企業的研發成果也在增多。氫燃料電池關鍵材料的研發是我國“卡脖子”核心技術，研發進展將影響國產氫能汽車產業化的進程，因此氫燃料電池關鍵材料的開發將是重點研發課題。將碳材料的優點附加于氫燃料電池制備出的CFP、GBP，已廣泛用于該領域。

CFP的制造技術復雜且國外對工藝封鎖保密，商用CFP長期被國外所壟斷，我國需加快CFP的研發進度，實現國產化替代，進一步促進國產氫燃料電池的發展。在CFP制造過程中，碳纖維分散多采取纖維表面改性、優化分散方式、添加分散劑等方式，以上方法單獨使用均存在一定的缺陷，因此，可通過多種方式相結合的方法，來達到協同調控、優勢互補的效果。工藝的后處理階段(碳化、石墨化) 也是提升CFP的導熱性、抗氧化及強度的關鍵步驟，而國內能夠生產滿足碳化和石墨化工序要求的超高溫?zé)峁ぱb備制造商較少，需要提升設備制造商的整體制造水平。此外，耐腐蝕性、高導電性、透氣性與疏水性較好的超薄CFP，也是碳紙制造領域的研究方向，已得到國內外眾多研究者的關注。

與CFP國產化程度低不同，GBP在國內已形成產業化， 但受困于材料自身缺陷的限制，GBP將會被其他材料替代。碳質復合材料雙極板因集合了石墨與金屬雙極板體積小、強度高、耐腐蝕等優點，是未來雙極板材料的發展趨勢之一。碳質復合材料雙極板存在制備成本高、導電性差等問題，因此現階段GBP仍然是國內雙極板市場的首要選擇。

延伸閱讀

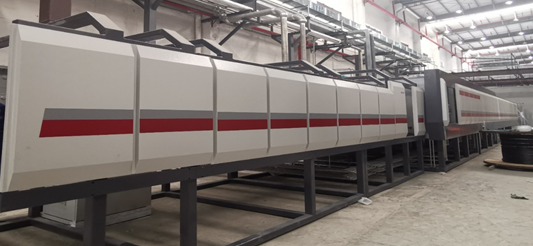

頂立科技研制的國內首套2600℃碳紙連續碳化石墨化生產線，在保護氣氛下連續排焦、碳化、石墨化處理，可實現氫燃料電池高性能碳紙連續式大批量生產。
